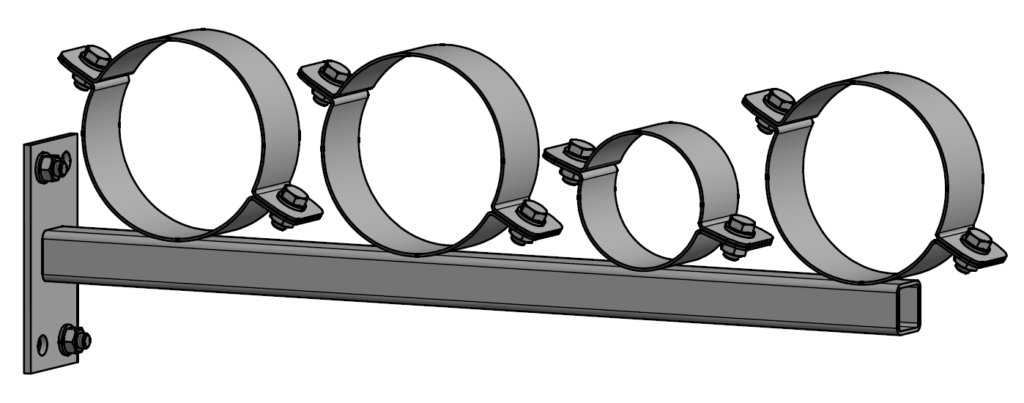

Diese Kabelschutzrohraufhängungen können komplett auf Ihre Wünsche angepasst werden. Zum Beispiel können verschiedenen Rohrgrößen miteinander kombiniert und an der Wand montiert oder aufgehängt werden. Hier ist ein Beispiel, für eine Möglichkeit:
Konstruktion mit aufgeschweissten Rohrringen*
| Nummer | Typ: | Lage Aufhängung: |
| 1. | KRsch 2 – 1 | aufgehängt / abgestützt |
| 2. | KRsch 2 – 1w | an der Wand |
| 3. | KRsch 3 – 1 | aufgehängt / abgestützt |
| 4. | KRsch 4 – 1 | aufgehängt / abgestützt |
| 5. | KRsch 4 – 2 | aufgehängt / abgestützt |
| 6. | KRsch 4 – 2w | an der Wand |
| 7. | KRsch 6 – 1 | aufgehängt / abgestützt |
| 8. | KRsch 6 – 2 | aufgehängt / abgestützt |
| 9. | KRsch 8 – 2 | aufgehängt / abgestützt |
*Hier ist nur eine kleine Anzahl von unseren angebotenen Varianten. Wir können verschiedene Lösungen in verschiedenen Konfigurationen und Abmassen anbieten.
Ausführung der Kabelschutzrohraufhängung:
– Profile: 40 x 40 mm
– Gewindestangen, Schrauben, Muttern M12
– Rohrführungen (Ringe, Schalen): Breite 60 mm
– Verankerung: Klebeanker, Kompaktdübel, Ankerplatte
– Werkstoffe, wahlweise –Stahl feuerverzinkt, -Stahl rostfrei Klasse A4 (1.4401 / 1.4571 / 1.4404)
– Querverstrebung mindestens jede 2. Aufhängung
Mehr Information:
1. Technisches Blatt Kabelschutzrohraufhängungen KRsch (Information wird aktualisiert)
2. 3D Model als PDF Herunterladen (Information wird aktualisiert)
3. Als DWG Herunterladen (Information wird aktualisiert)
Offerte anfordern oder kontaktieren Sie unser Verkaufsteam
