Konstruktion mit aufgeschweissten Distanzrohren
| Typ: | Lage Aufhängung: | Anzahl Rohrlagen: |

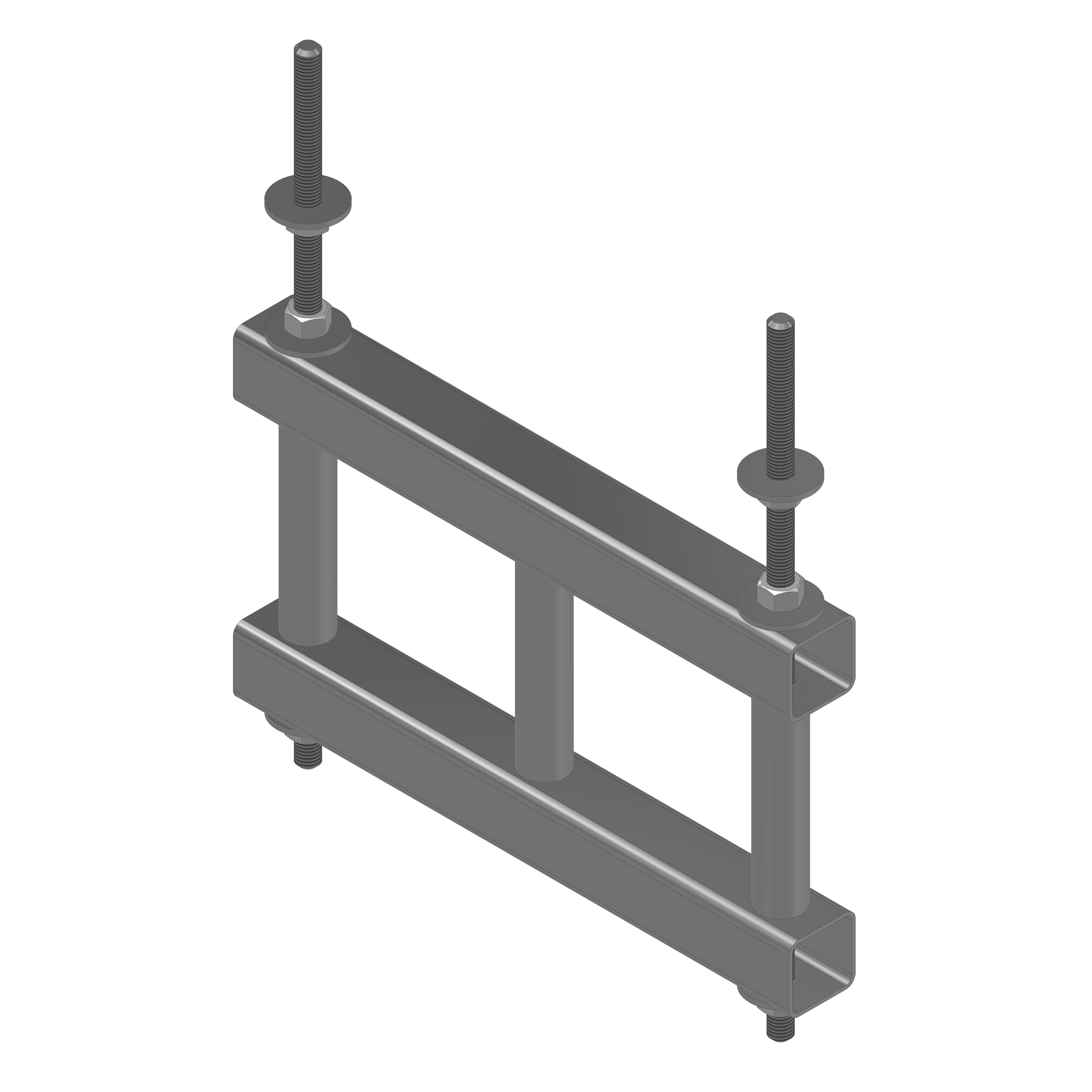

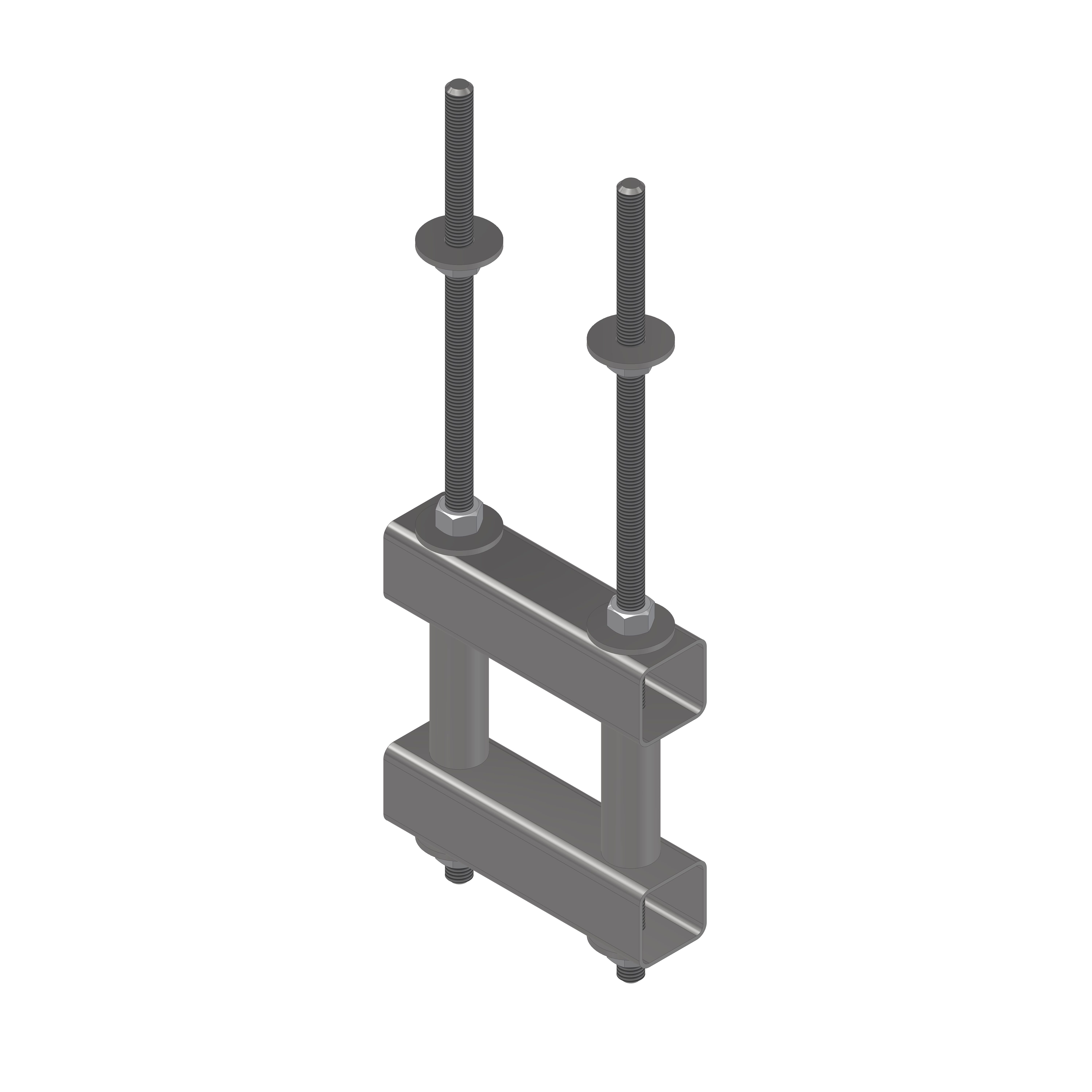

| KRh 2-1 | aufgehängt / abgestützt | 1 |

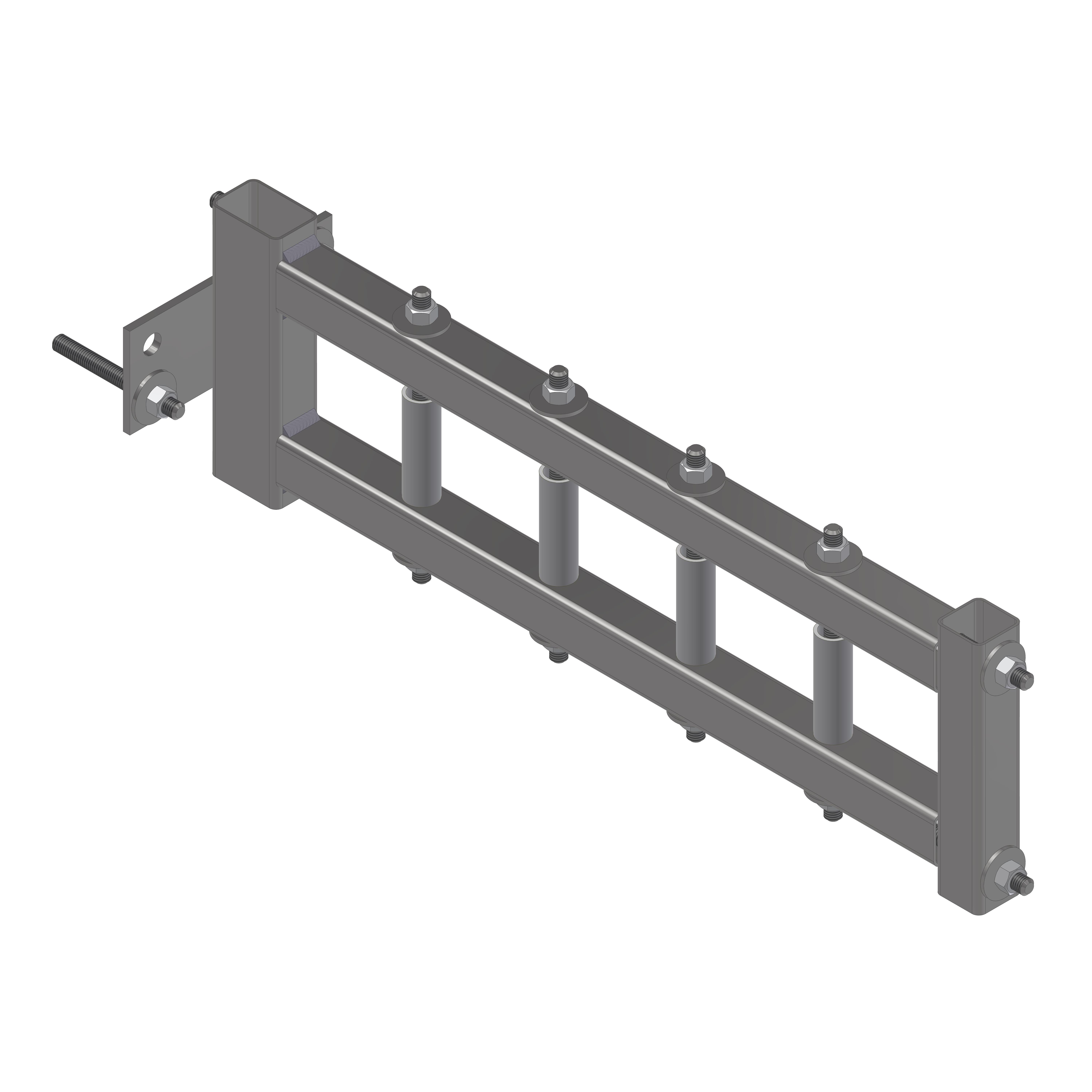

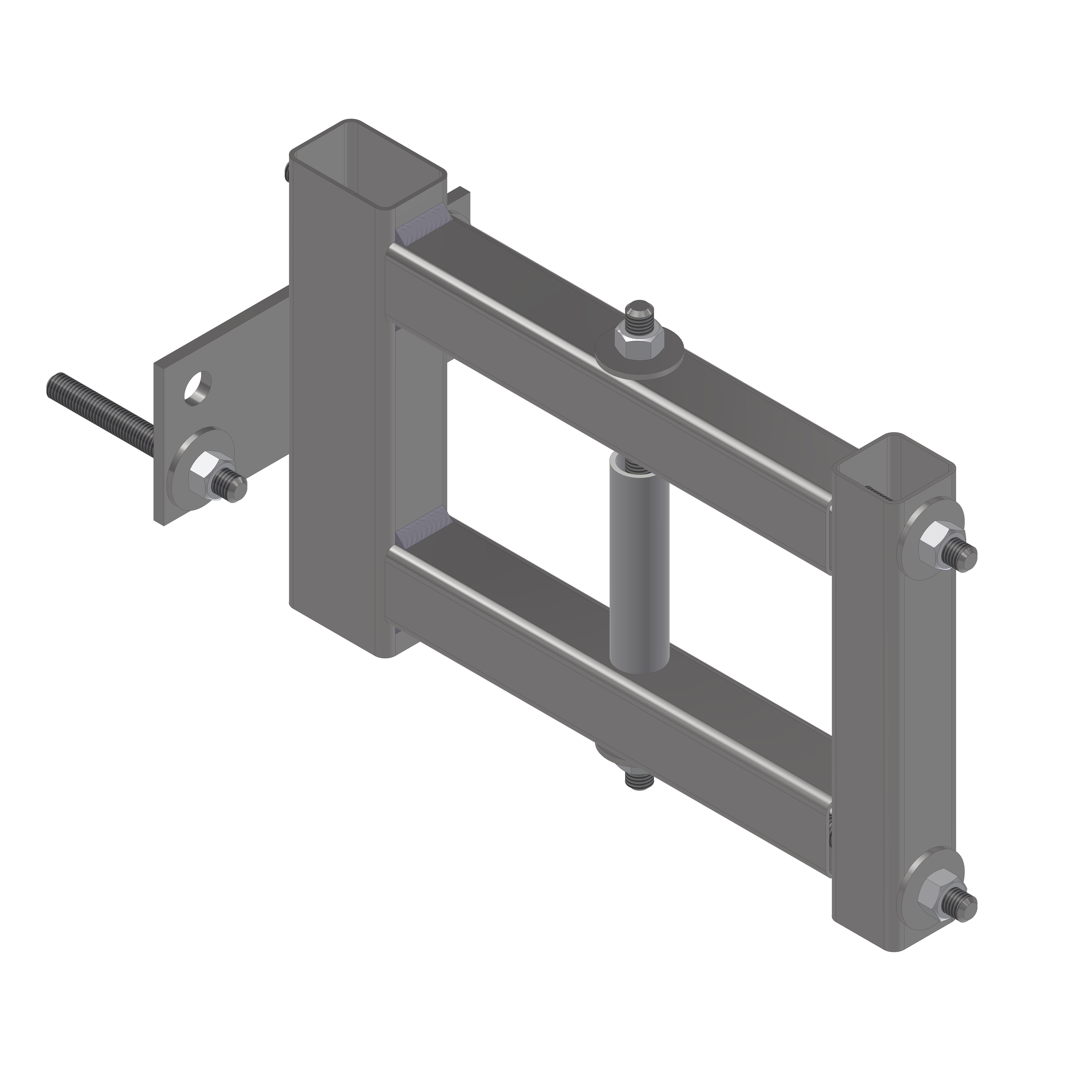

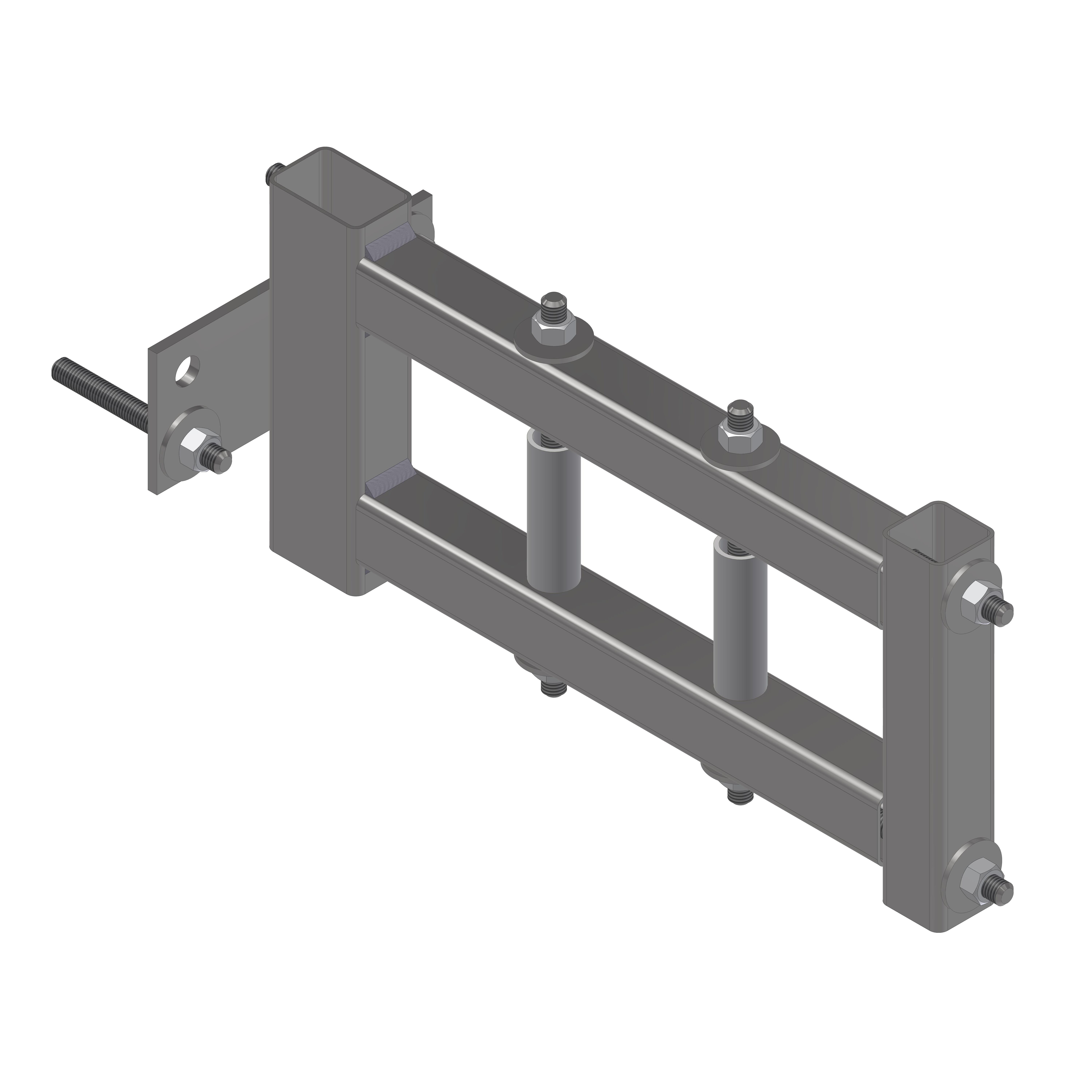

| KRh 2-1w | am Wand | 1 |

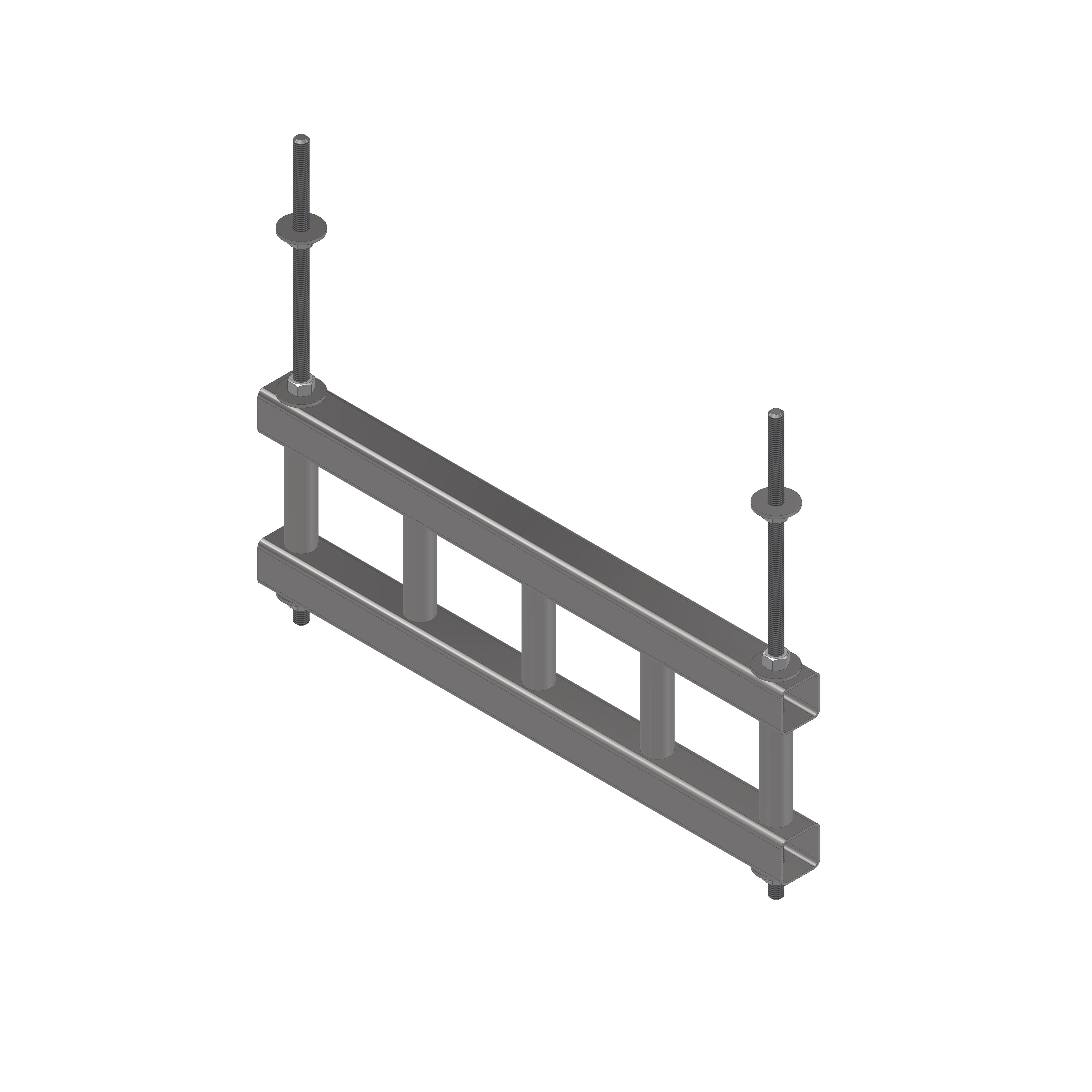

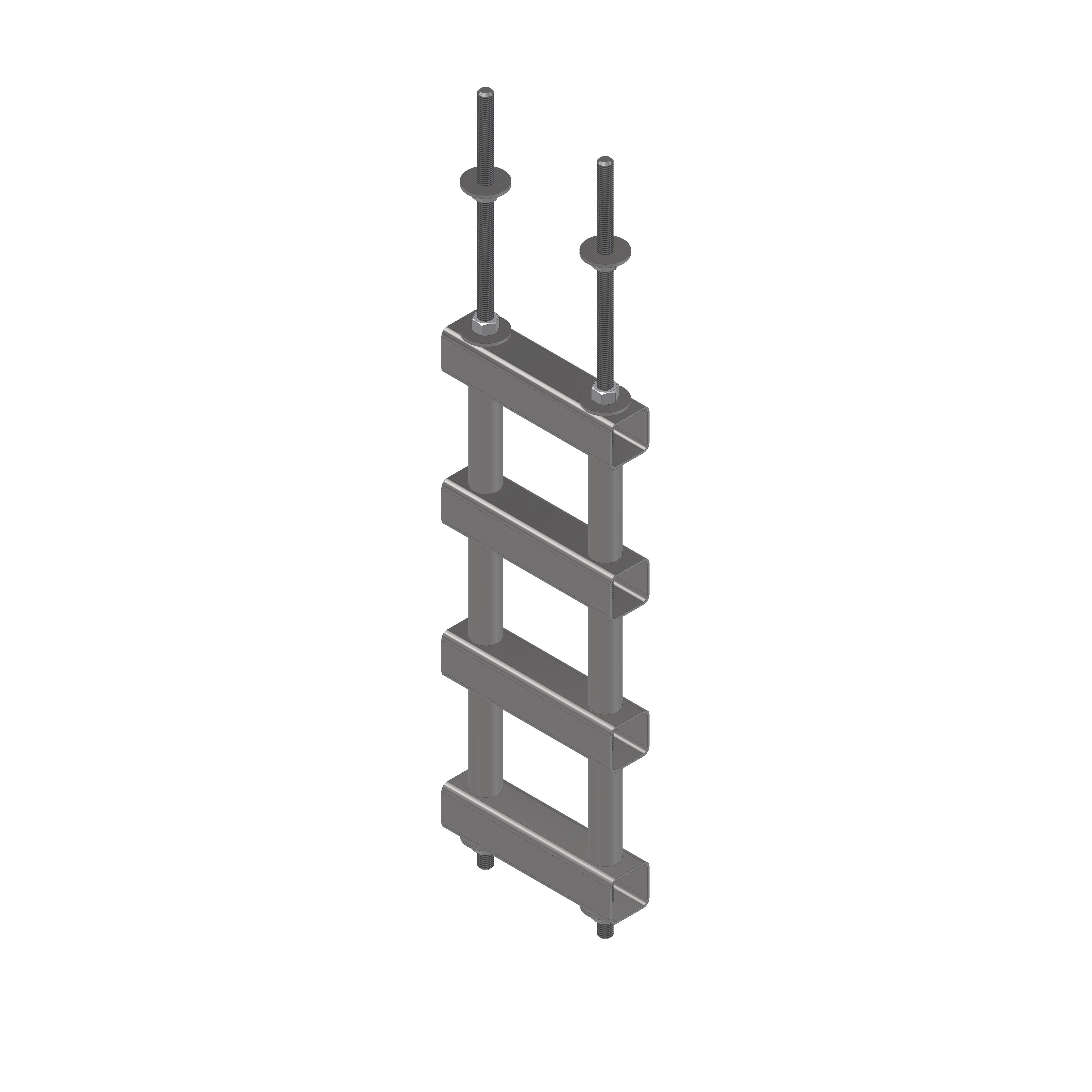

| KRh 3-1 | aufgehängt / abgestützt | 1 |

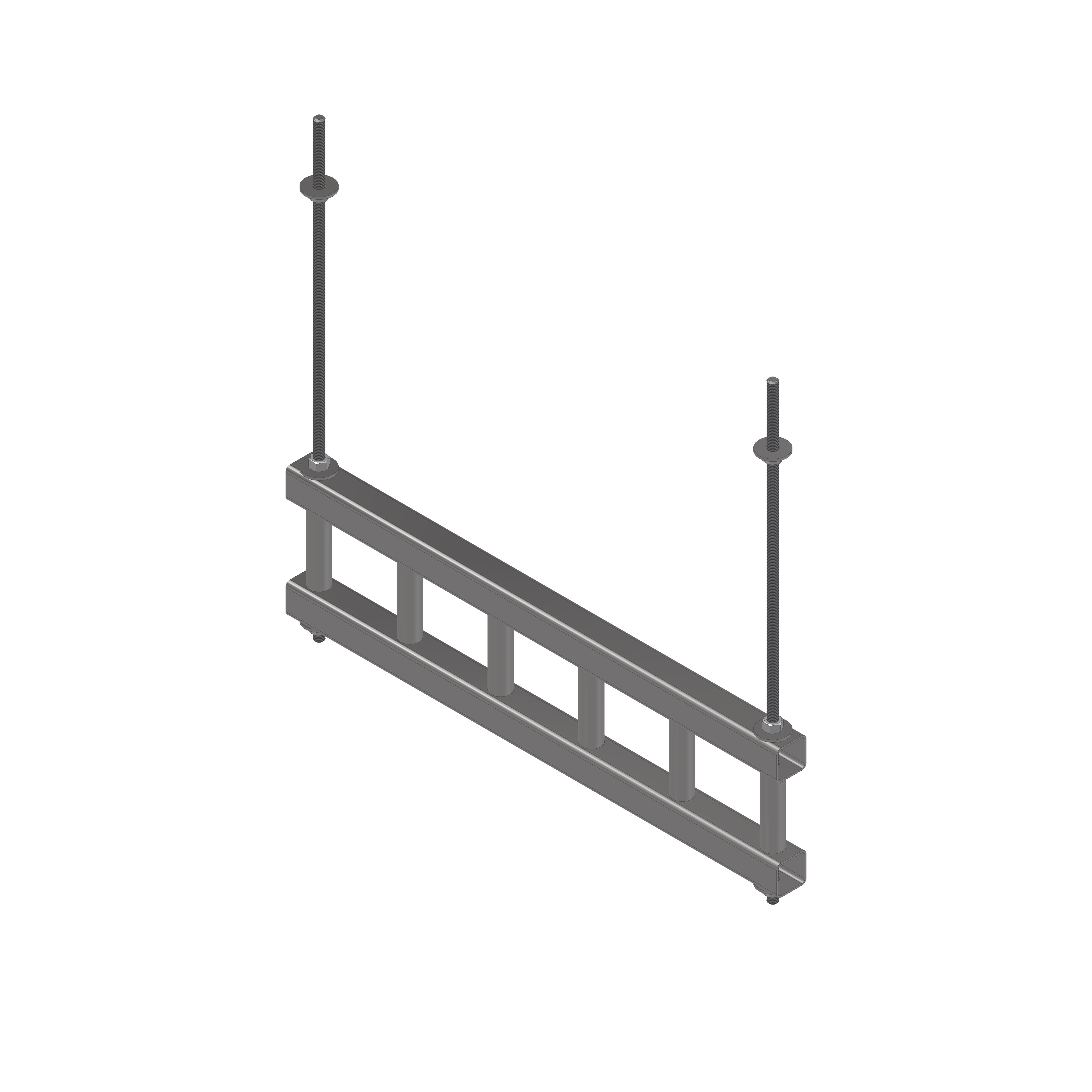

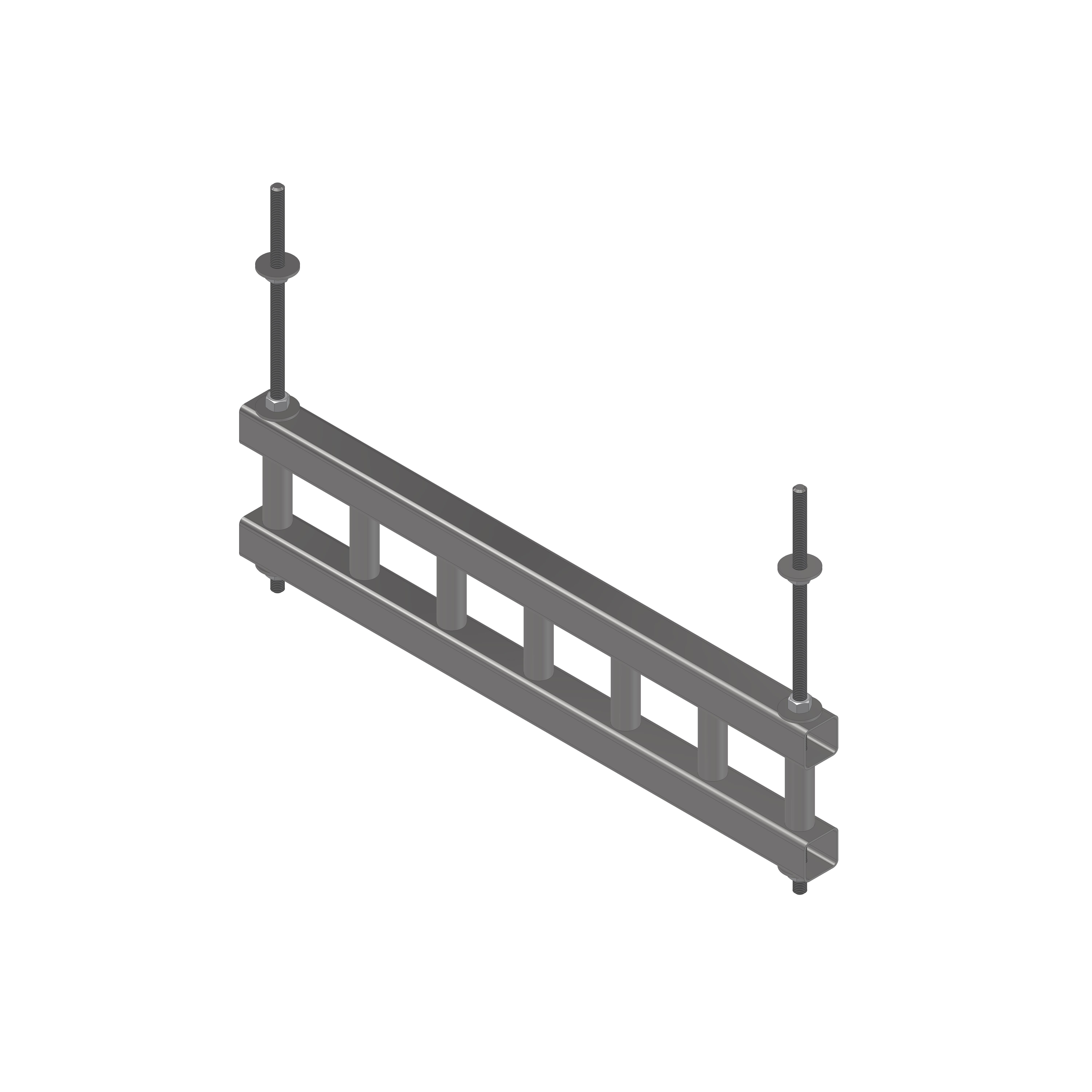

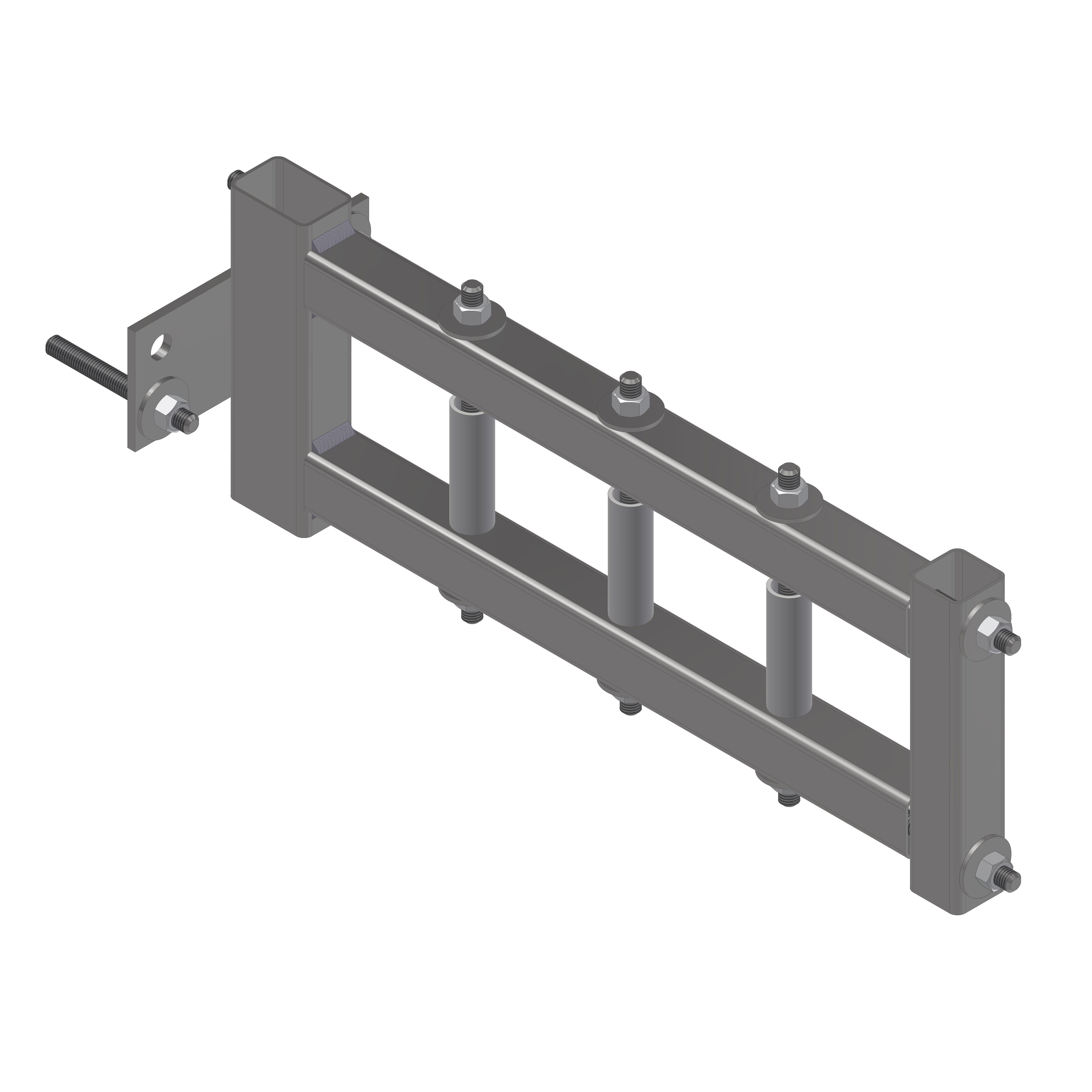

| KRh 4-1 | aufgehängt / abgestützt | 1 |

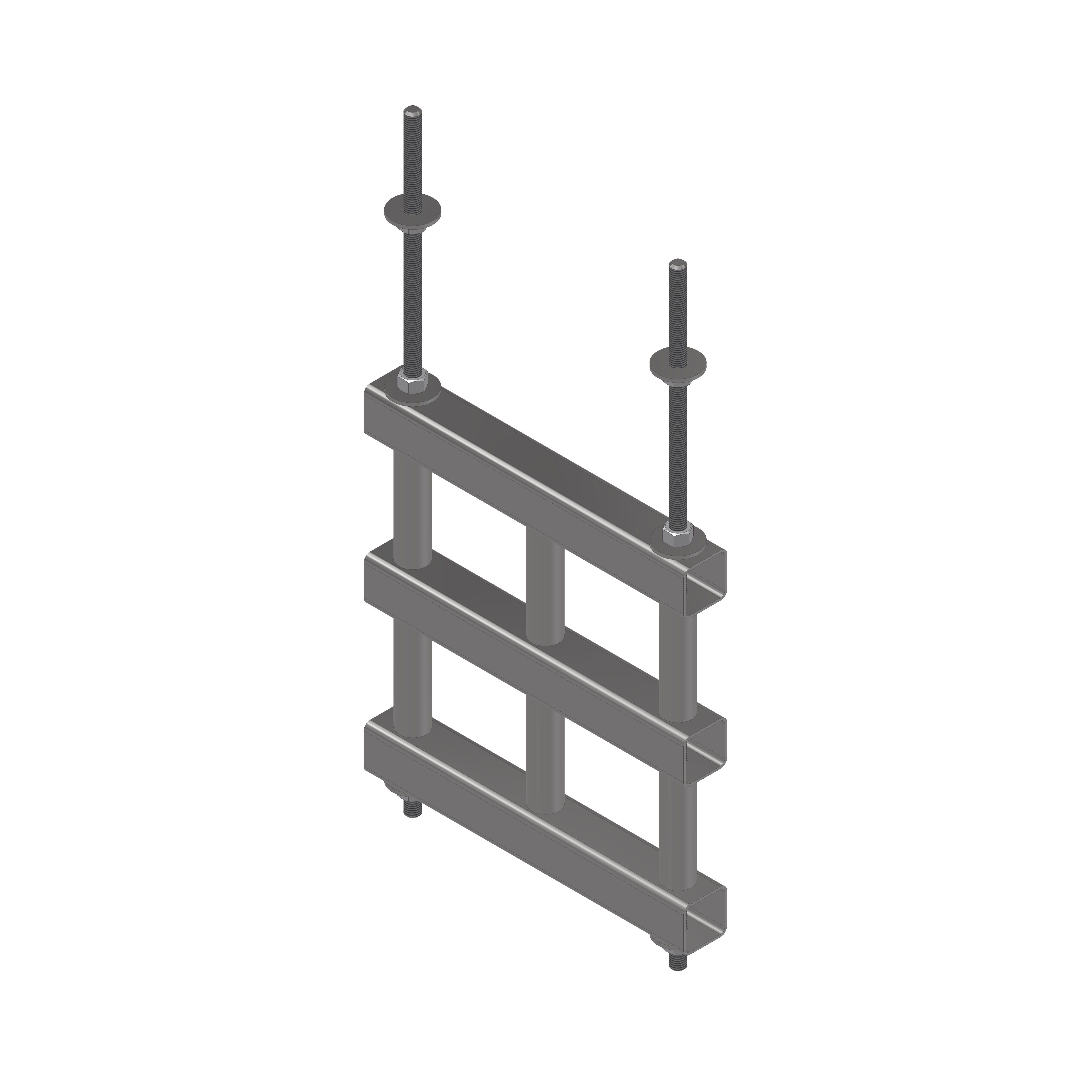

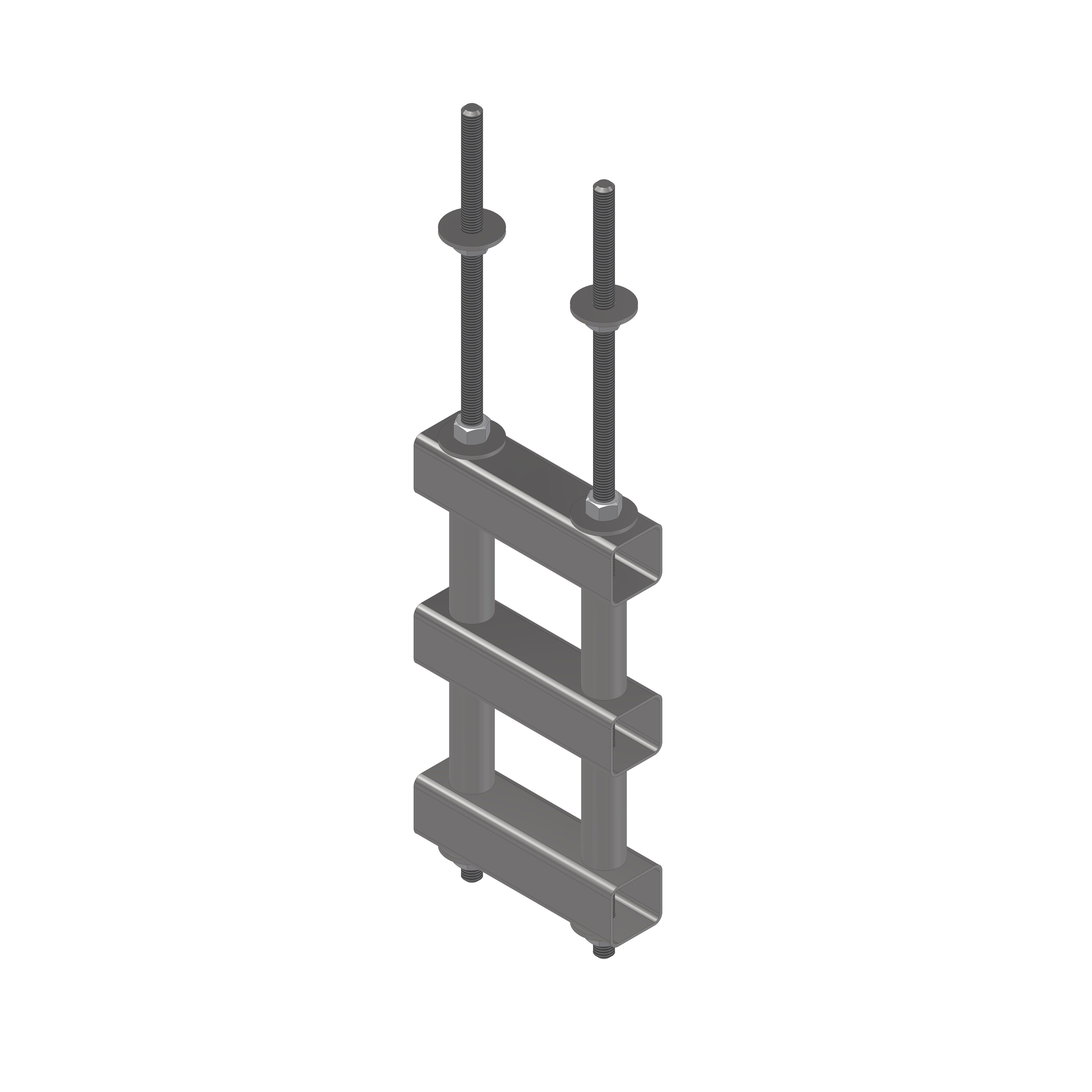

| KRh 4-2 | aufgehängt / abgestützt | 2 |

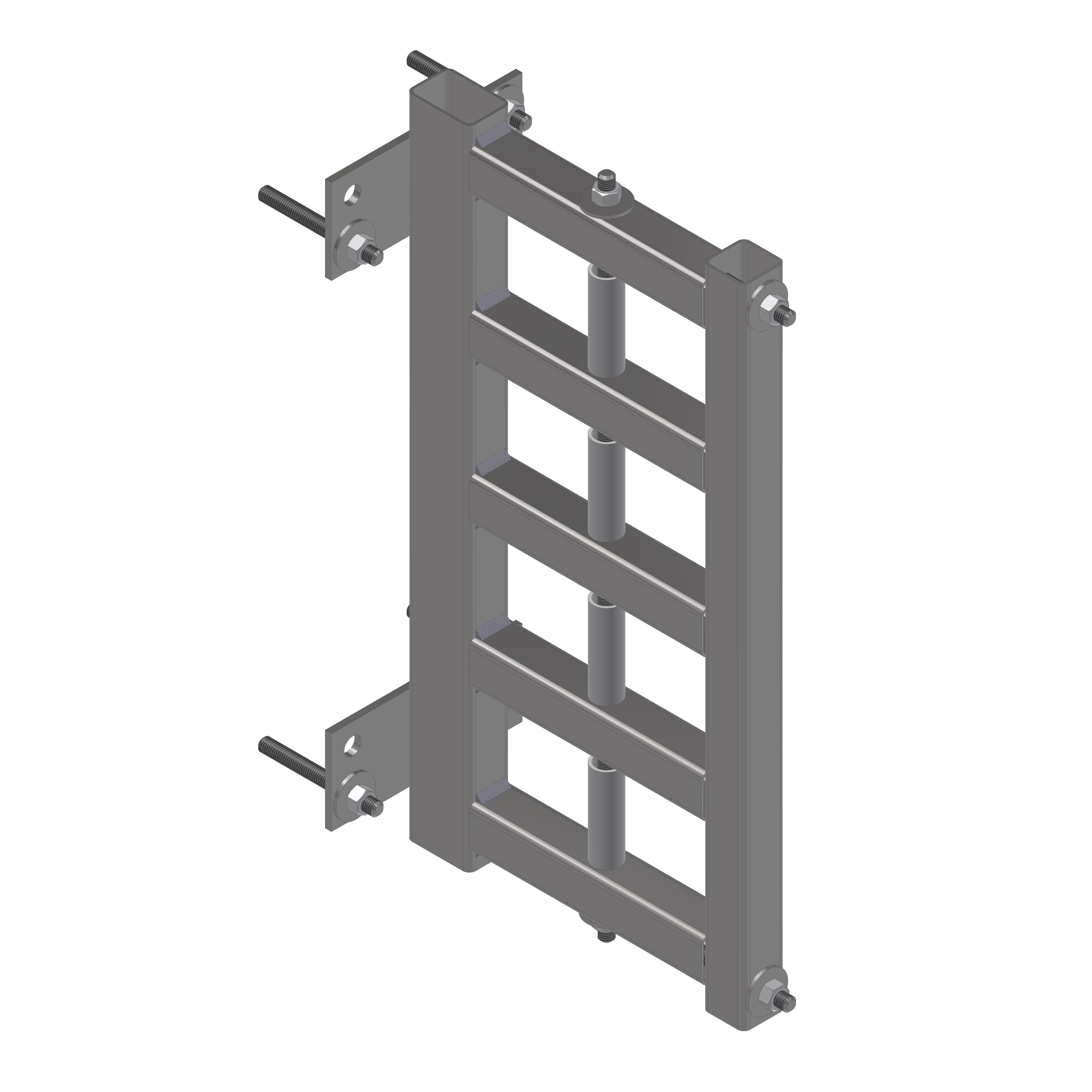

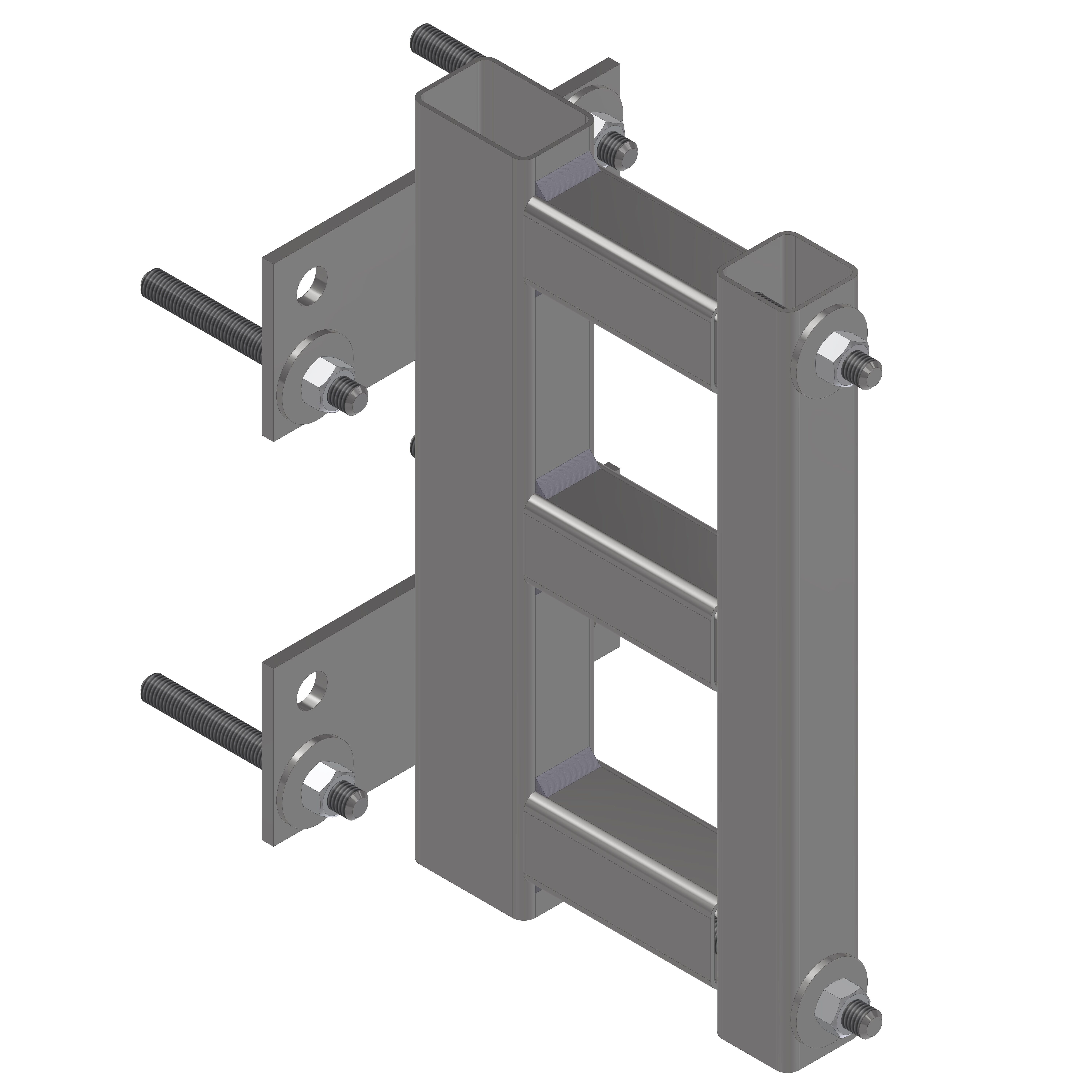

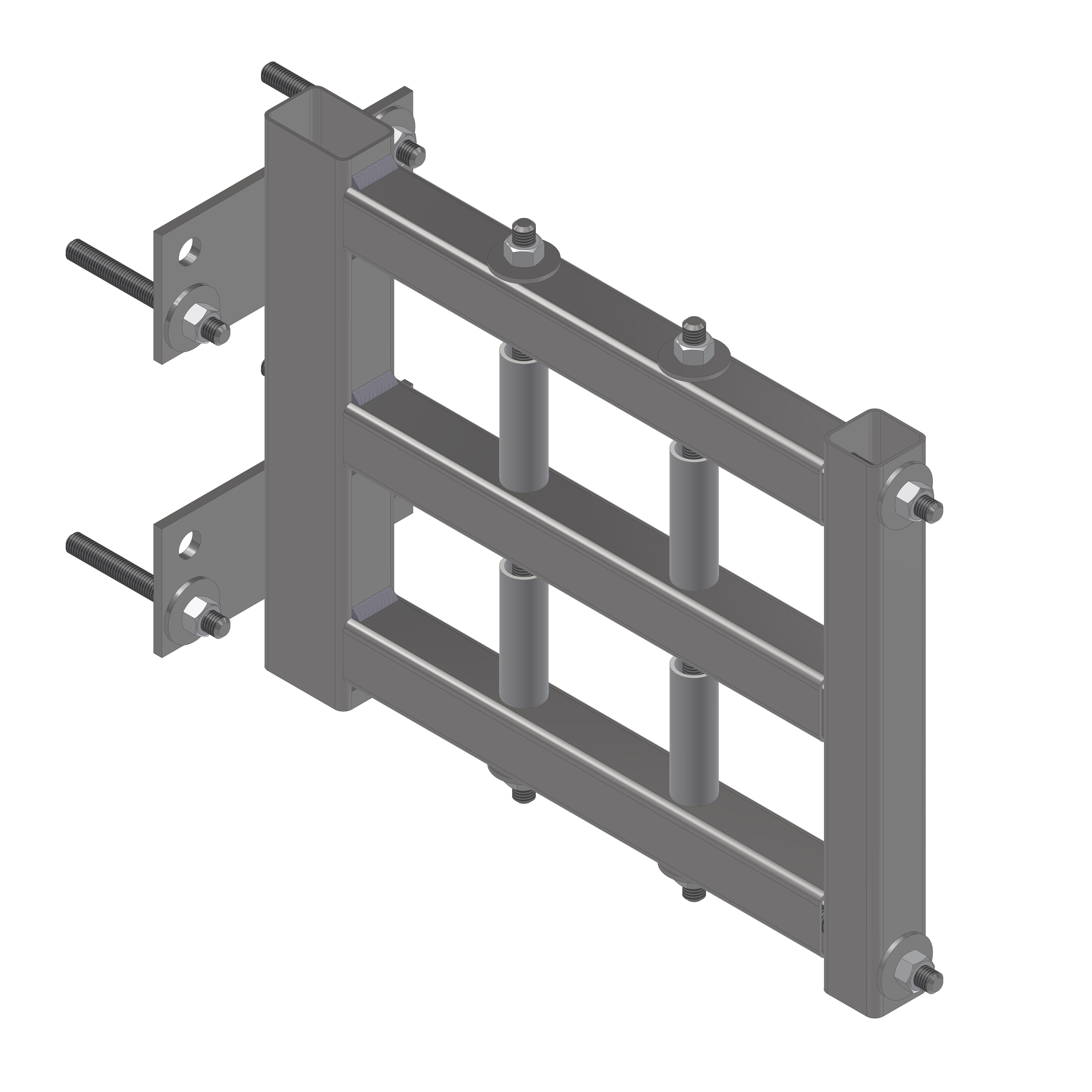

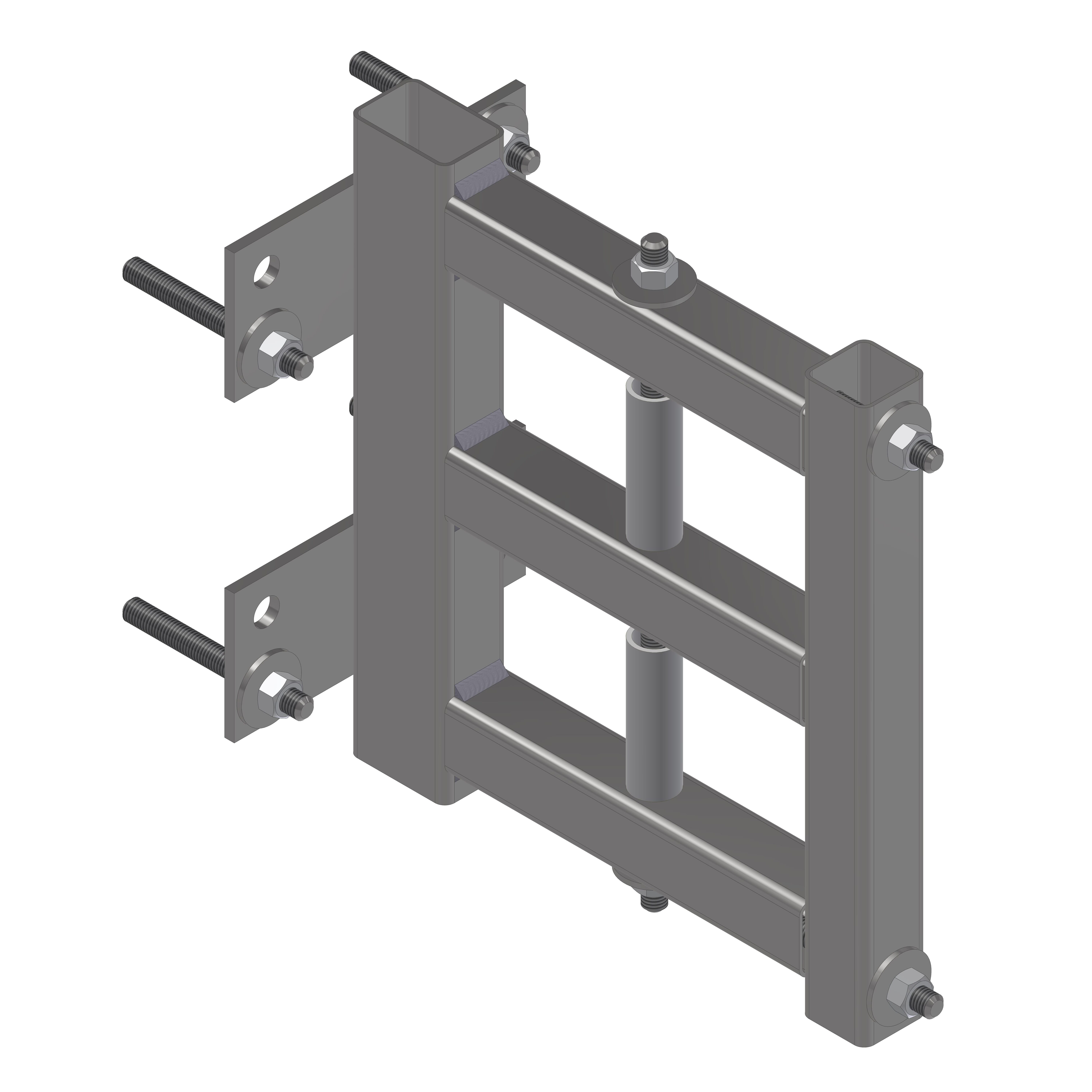

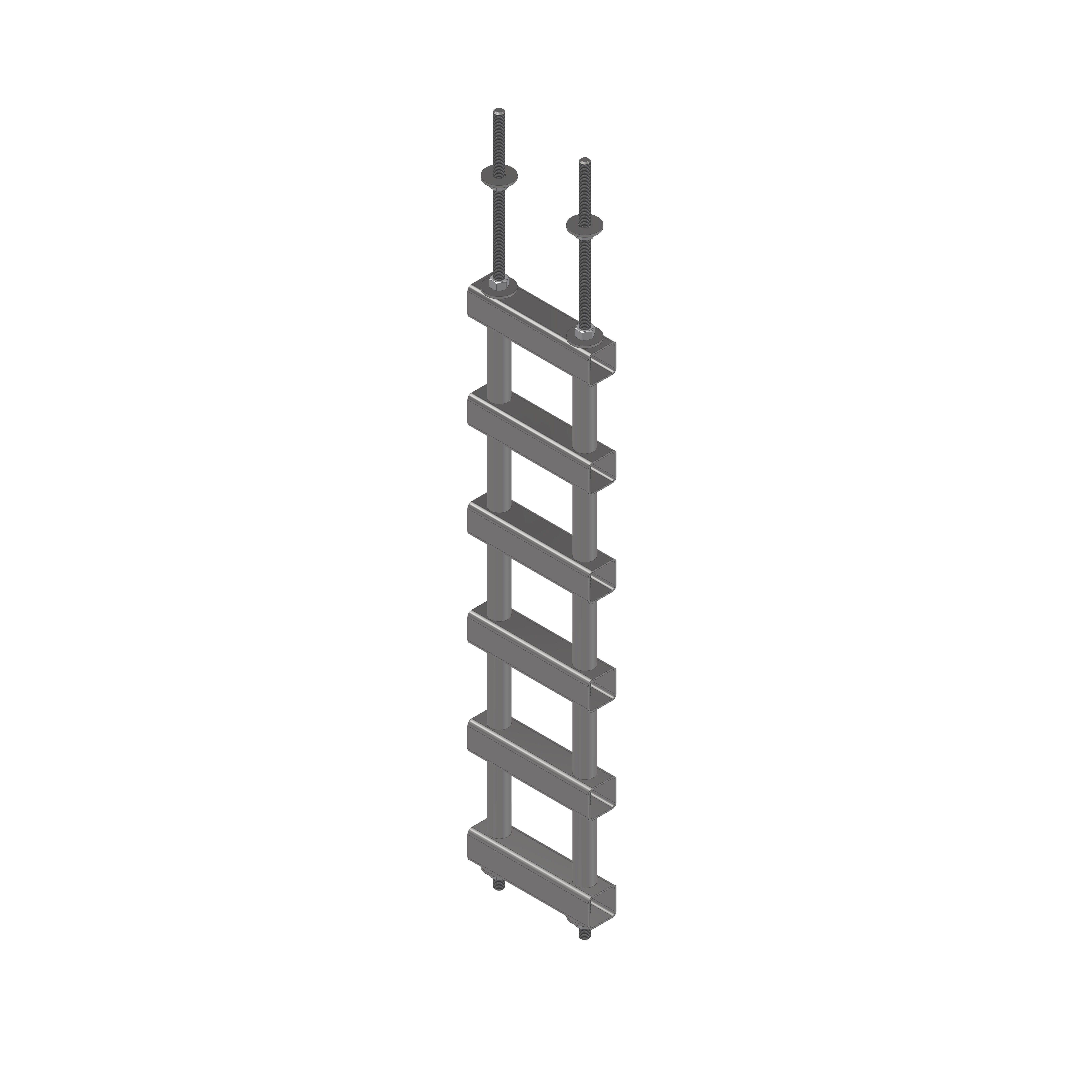

| KRh 4-2w | am Wand | 2 |
| KRh 6-1 | aufgehängt / abgestützt | 1 |

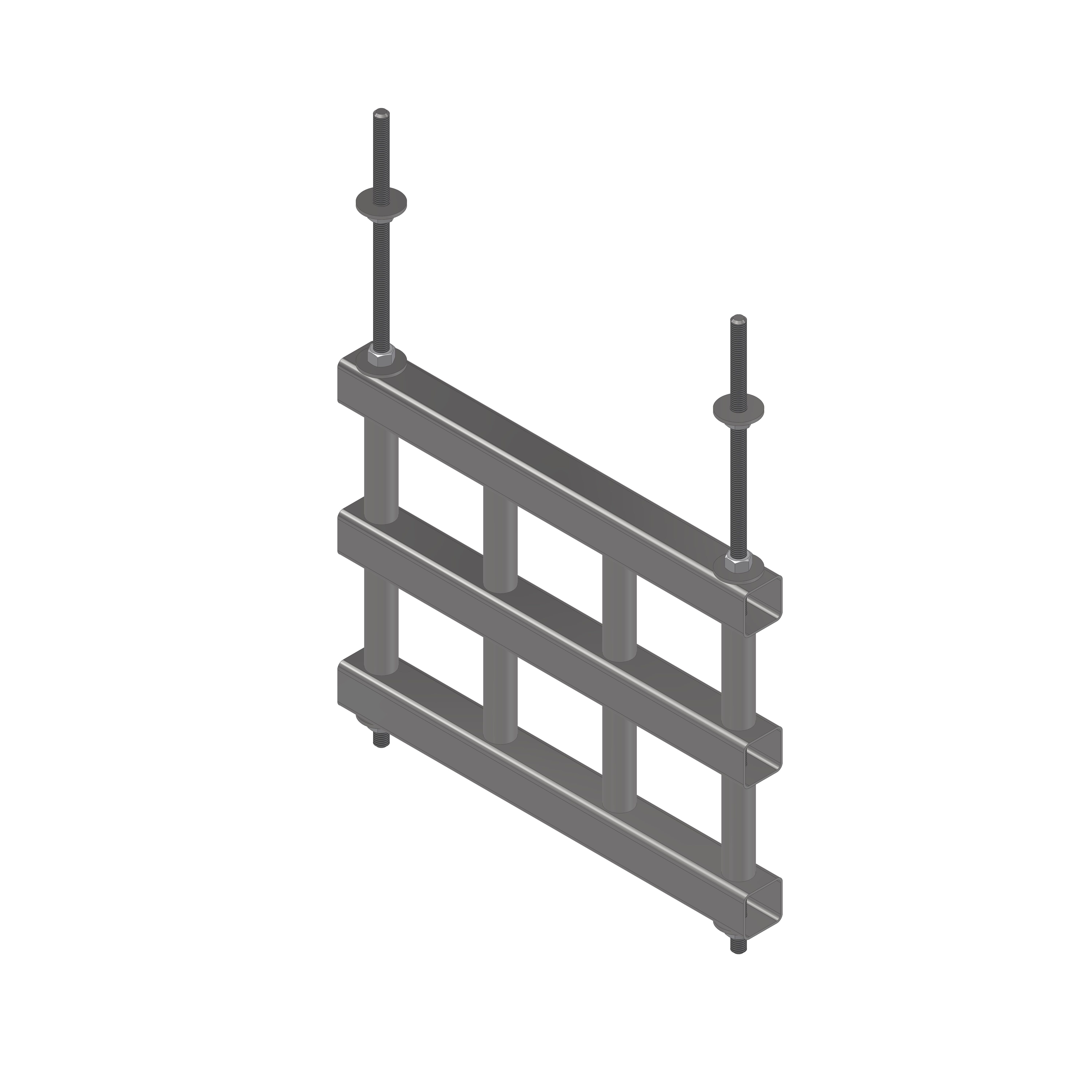

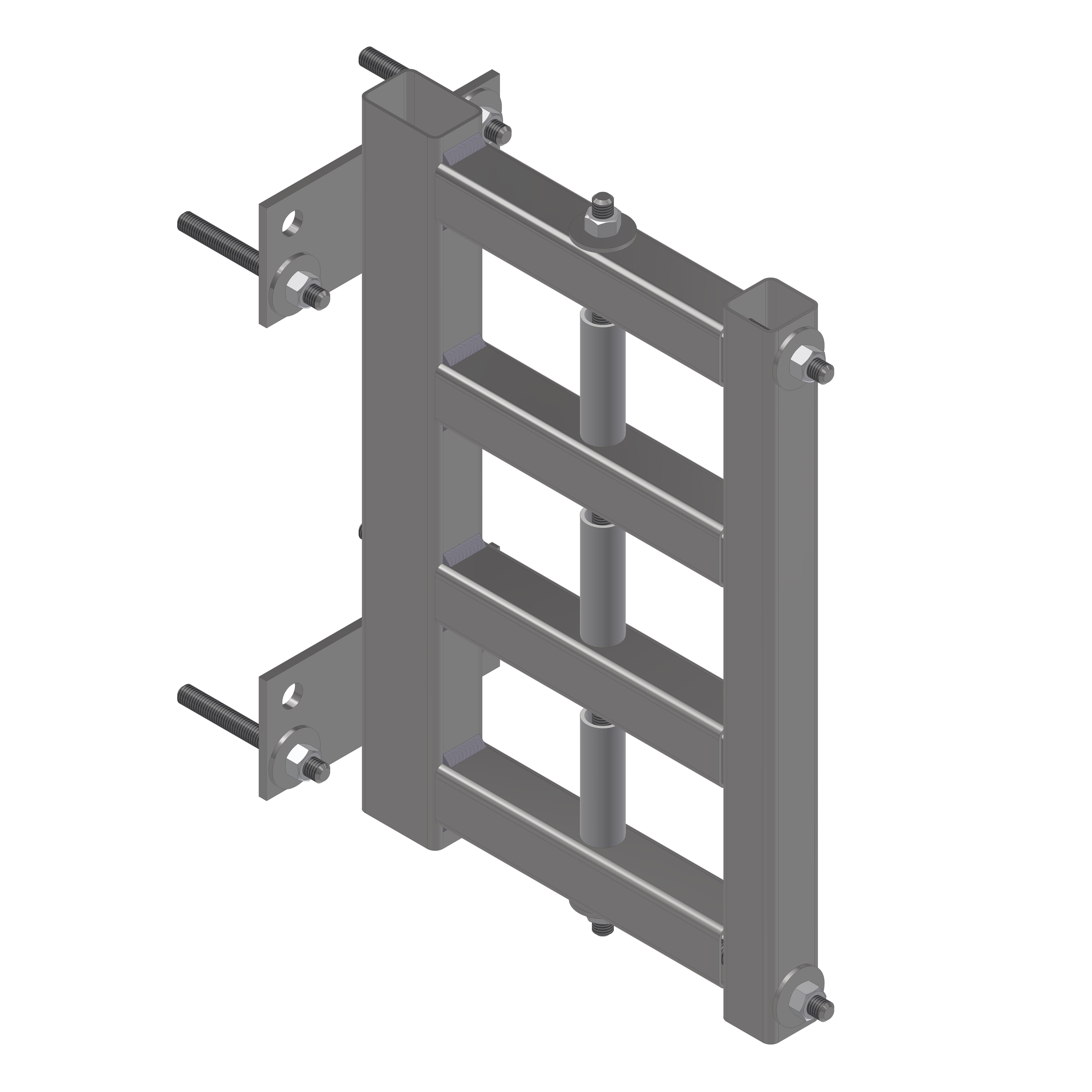

| KRh 6-2 | aufgehängt / abgestützt | 2 |

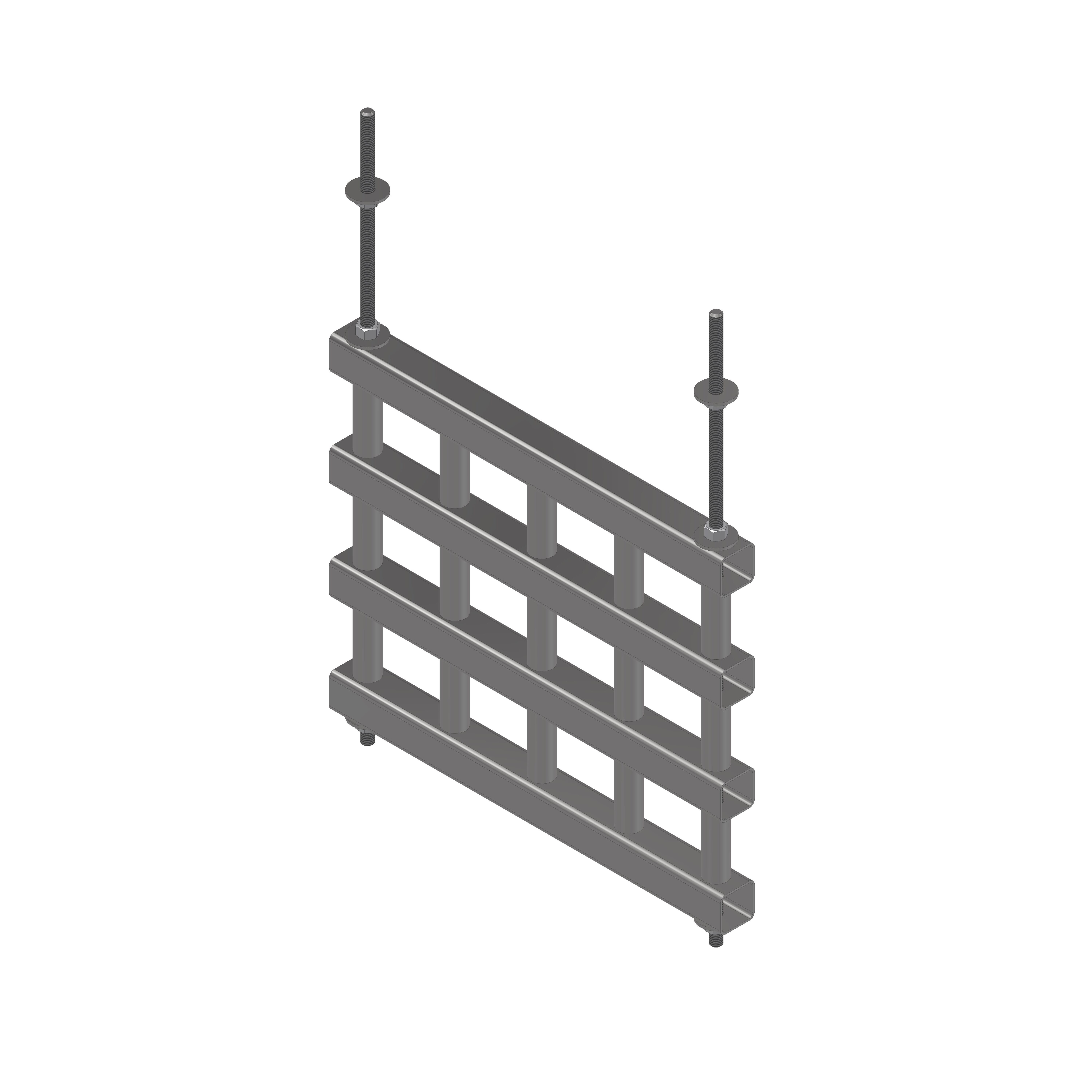

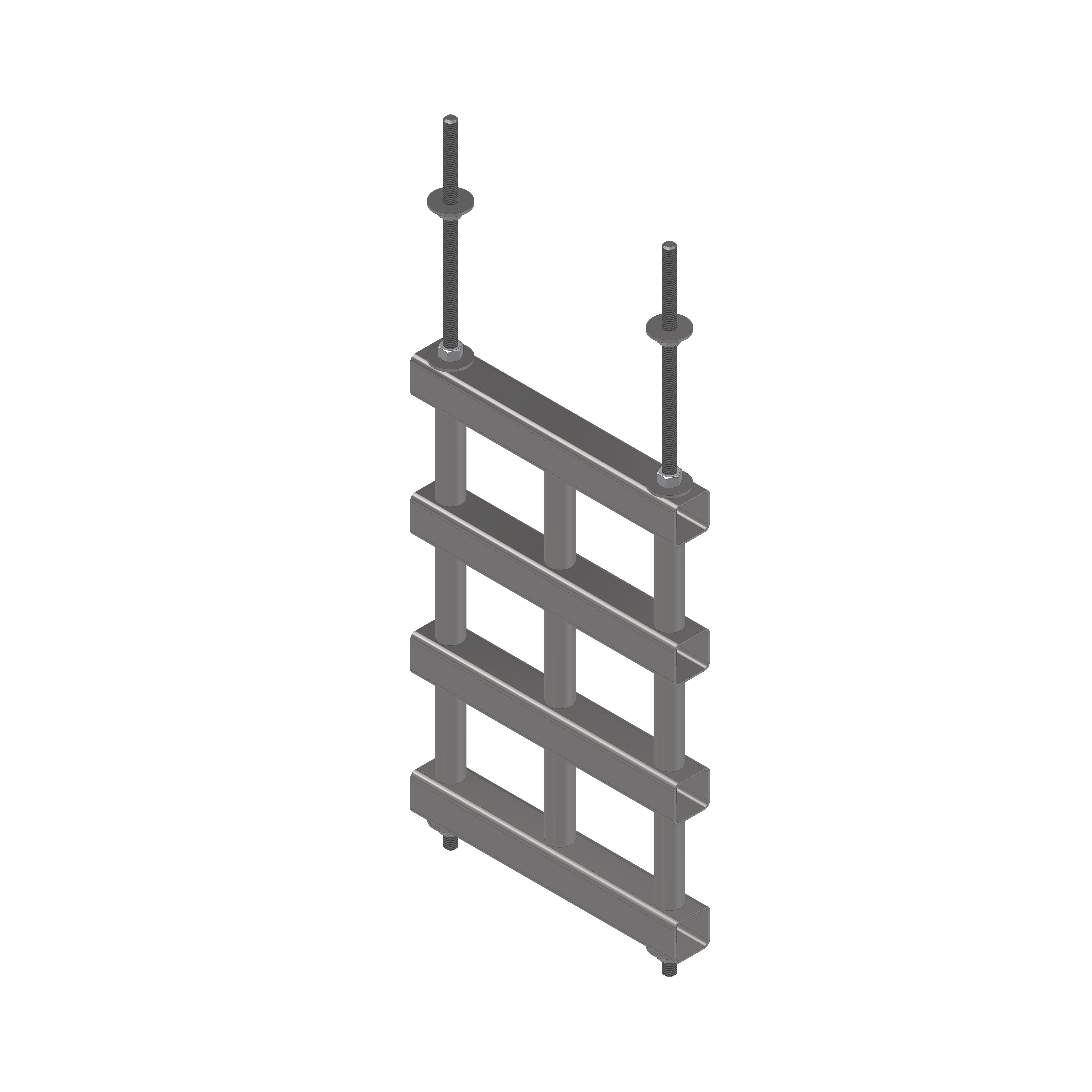

| KRh 8-2 | aufgehängt / abgestützt | 2 |
Abmasse Kabelschutzrohr – aufhängungen
| Rohr Durchmesser | 110 | 112 | 125 | 132 | 160 | 163 |
| Mass | a b c | a b c | a b c | a b c | a b c | a b c |
| KRh 2-1 | 330/140/189 | 334/142/191 | 360/155/202 | 374/162/214 | 430/190/237 | 436/190/213 |
| KRh 2-1w | 340/140/189 | 334/142/191 | 370/155/202 | 384/162/214 | ||
| KRh 3-1 | 470/140/189 | 476/142/191 | 515/155/202 | 536/162/214 | 620/190/237 | 629/193/240 |
| KRh 4-1 | 610/140/189 | 618/142/191 | 670/155/202 | 698/162/214 | 810/190/237 | 822/193/240 |
| KRh 4-2 | 330/140/338 | 334/142/342 | 360/155/364 | 374/162/388 | 430/190/434 | 436/193/438 |
| KRh 4-2w | 330/140/338 | 344/142/342 | 370/155/364 | 384/162/388 | ||
| KRh 6-1 | 890/140/189 | 902/142/191 | 980/155/202 | 1022/162/214 | 1190/190/237 | 1208/193/240 |
| KRh 6-2 | 470/140/338 | 476/142/342 | 515/155/364 | 536/162/388 | 620/190/434 | 629/193/438 |
| KRh 8-2 | 610/140/338 | 618/142/342 | 670/155/364 | 698/162/388 | 810/190/434 | 822/193/438 |
Ausführung der Kabelschutzrohraufhängung:
– Profile: 40 x 40 mm
– Gewindestangen, Schrauben, Muttern M12
– Rohrführungen (Ringe, Schalen): Breite 60 mm
– Verankerung: Klebeanker, Kompaktdübel, Ankerplatte
– Werkstoffe, wahlweise –Stahl feuerverzinkt, -Stahl rostfrei Klasse A4 (1.4401 / 1.4571 / 1.4404)
– Querverstrebung mindestens jede 2. Aufhängung
Mehr Information:
1. Technisches Blatt Kabelschutzrohraufhängungen KRh
2. 3D Model als PDF Herunterladen (Information wird aktualisiert)
3. Als DWG Herunterladen (Information wird aktualisiert)
Offerte anfordern
